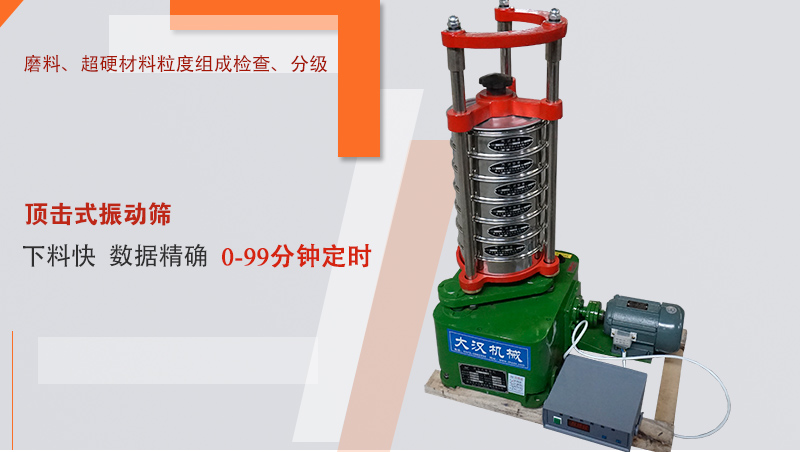

頂擊式振動篩概述

頂擊式振動篩也叫頂擊式振篩機，簡稱頂擊篩，具備往復、拍擊振動兩種運動形式，物料不堵塞，電源控制器可預訂時間，規格有￠200mm、￠300mm樣式，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度檢查。

該設備充分利用偏心原理使機器的平臺面發生有規律的振動和頂擊，代替了手工篩分的優勢，頂擊和振動雙重運動可以讓卡在網孔的物料順利下篩，下料更快。

頂擊式振動篩原理

1、頂擊篩有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動。

2、同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊。

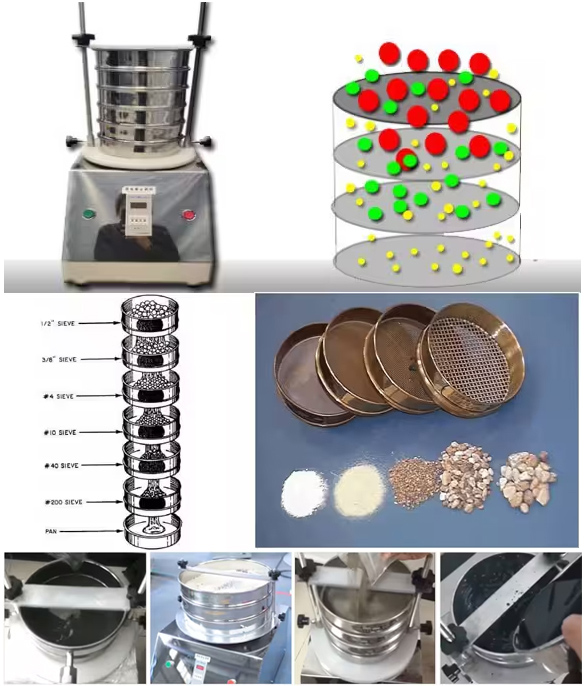

頂擊式振動篩用途

化工行業：用于化工原料、化工產品等的篩分，如化肥、農藥、橡膠、塑料、顏料、染料、助劑等。

食品行業：用于食品原料、食品添加劑等的篩分，如糧食、油脂、糖、鹽、奶粉、淀粉、調味品、茶葉、咖啡等。

醫藥行業：用于藥物原料、中間體等的篩分，如中藥材、西藥原料、制劑、保健品等。

礦山行業：用于礦石、砂石料等的篩分，如煤炭、金屬礦石、非金屬礦石、建筑材料等。

建材行業：用于水泥、石灰石、沙子等的篩分，如水泥熟料、石灰石粉、砂漿、混凝土骨料等。

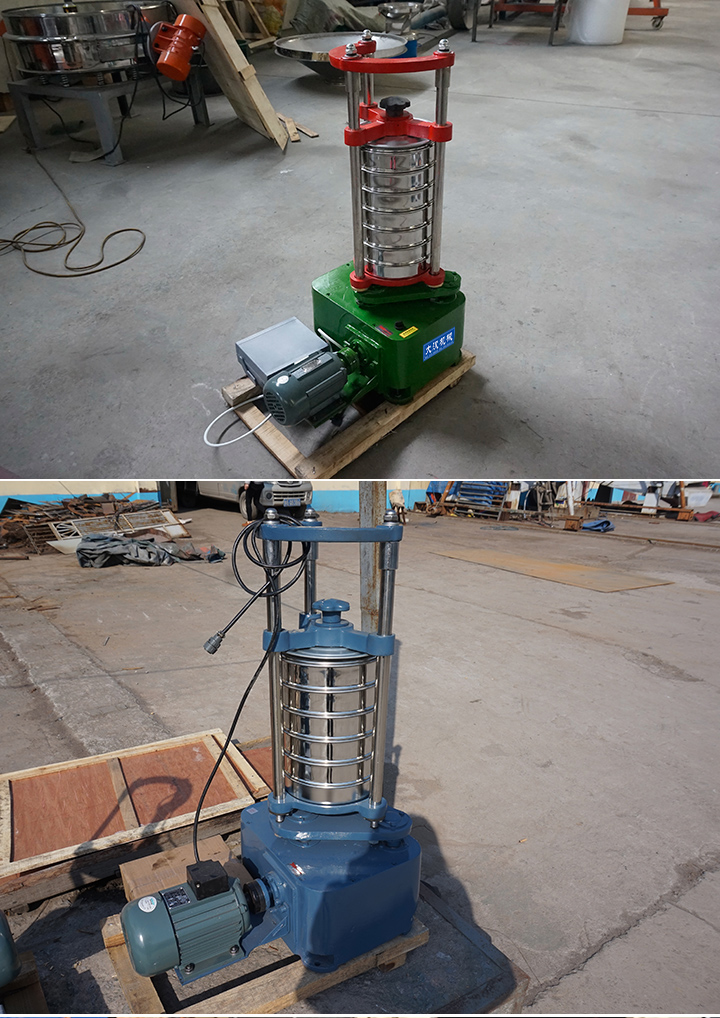

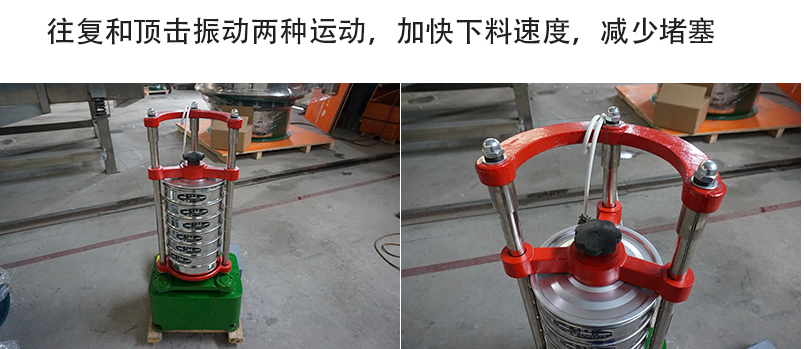

頂擊式振動篩圖片

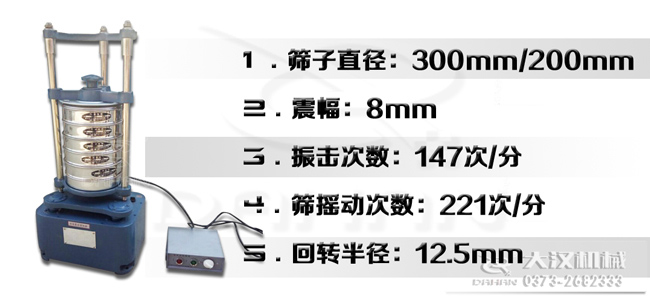

頂擊式振動篩技術參數

型號	名稱	單位	數值
01	篩子直徑	厘米	20	立即咨詢
02	可配篩子層數	層	7
03	篩子孔徑	毫米	0-0.038
04	搖動次數	次/分	221
05	頂擊次數	次/分	147
06	回轉半徑	毫米	12.5
07	頂擊落距	毫米	10mm
08	電機功率	千瓦	0.38
09	電源電壓	伏	380
10	電機轉速	轉/分	2800
11	機器重量	公斤	120
12	外形尺寸	毫米	586*370*952

頂擊式振動篩優勢

1、篩分效率高：頂擊篩采用特殊的篩分結構和運動方式，能夠高效地將物料進行篩分。其獨特的設計使得物料在篩面上產生沖擊和跳躍，有效地提高了篩分效率。相比傳統的振動篩和固定篩，頂擊篩能夠更快速地將物料分離，提高生產效率。

2、高精度篩分具有精細篩分能力，能夠在較小的篩孔尺寸下進行有效的篩分。它可以準確地分離出所需的顆粒大小，提供高質量的最終產品。

3、適用范圍廣：可以用于各種物料的篩分，包括干物料、濕物料、粘性物料、塊狀物料等。

4、減少堵塞：具備往復和頂擊振動兩種運動, 下料快、不易堵塞

5、低噪音和低能耗：頂擊篩在工作過程中產生的噪音較低，對工作環境和操作人員的影響較小。此外，它的能耗相對較低，對能源的消耗較少，具有較高的能源效率。

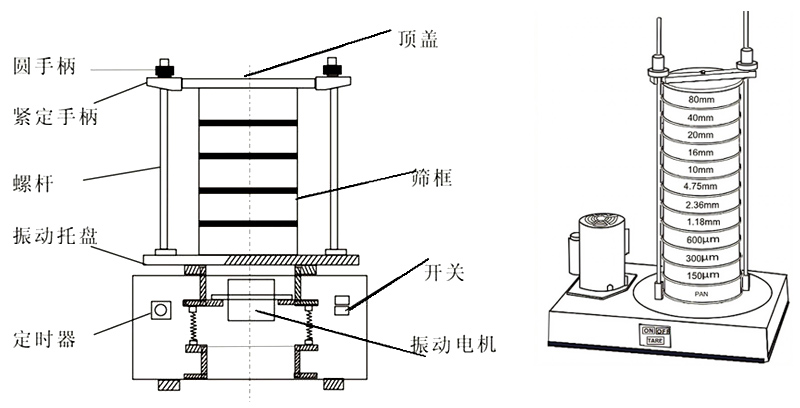

頂擊式振動篩結構圖

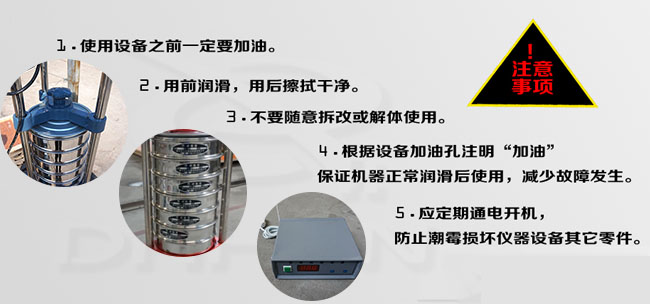

頂擊式振動篩注意事項

1.用前潤滑，用后擦試干凈。

2.不準隨意拆改或解體使用，確因需要開發新功能或改造更新等，需按分級管理權限，履行審批手續后再實施。

3.經常進行設備的保養與維護，并存放在干燥通風之處，待用時間過長儀器設備，應定期通電開機，防止潮霉損壞儀器設備其零部件。

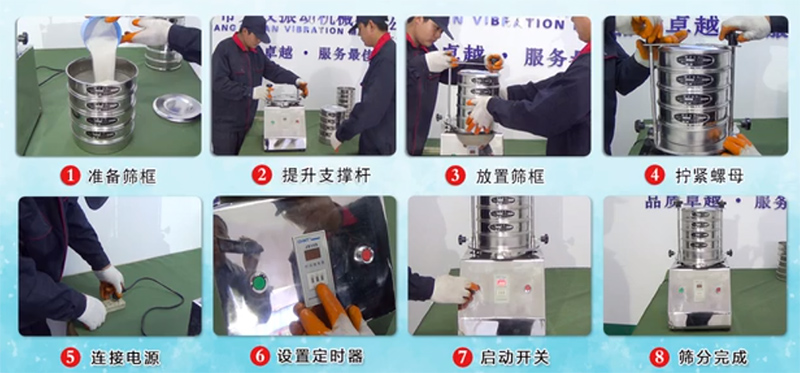

頂擊式振動篩使用說明

1、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重精確到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

8、工作結束關閉電源。

頂擊式振動篩安裝和保養

1、為穩固振篩機，需用四個地腳緊固。

2、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

3、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

4、為穩固振篩機，需用四個地腳緊固。

5、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

6、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

7、電機，機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩。
